泰利ZLYJ系列单螺杆挤出机减速机的选用及适用范

2021-07-30 07:53:57 阅读次数: 1187


      泰利ZLYJ系列单螺杆挤出机减速机是为塑料,橡胶摞杆挤出机配套设计的高精度硬齿面带推力包的齿轮传动装置。产品设计参照JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范。其特点是齿轮和轴类零件采用了高强度合金钢材质。齿轮经渗碳、淬火、磨齿工艺加工。齿轮精度GB10095-88,6级。齿轮厚度HRC54-62。在空心输出轴前端配置有大规格推力轴承,承受螺杆工作时的轴向推力。承载能力高、传动平衡、噪音低、效率高等特点。



ZLYJ硬齿面减速机的选用:

ZLYJ减速机选型必须校核机械功率、轴向推力和热效率,详细步骤见下:

第一步:选速比(表1):输入转速n1=1000rpm,输出转速n2=70rpm

i=n1/n2=1000/70=14.28 选速比为14

选择减速机的规格(表1):根据用户提供的输入功率以及输出转速选择机型。

输入功率为P=26KW 查表,29KW>26KW,且最经济,选ZLYJ200

选减速机的装置形式:根据用户的安装方式选择减速机的装配形式

Fa=∏X ds2X PS/(1X1000)



计算轴向推力:螺杆直径:ds=750mm螺杆压强:PS=26Mpa

推力Fa=∏X 752X26/(4X1000)=11.4KN

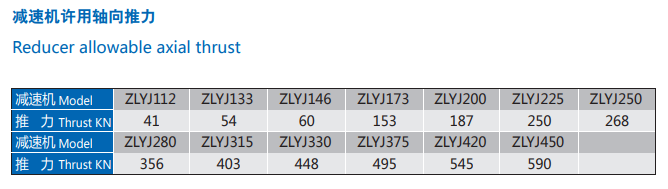

187KN>114.8KN,ZLYJ200能承受此轴向推力



确定连接尺寸:

1、核对空心输出轴的孔径,键宽或花键参数、轴孔深度。

2、核对地脚安装孔尺寸以及推力包螺纹孔的大小。



确定冷却方式:小规格减速机一般采用飞溅润滑,自然冷却。大规格减速机采用强制润滑和冷却机冷却,如用户要求超出附表配置,订货时必须说明。



ZLYJ硬齿面减速机适用范围:高速轴传速不大于1500转/分。齿轮传动圆周速度不大于20米/秒。工作环境温度为-40~45℃,如果低于0℃,启动前润滑油应预热至0℃以上,本减速机可用于正反两个方向运转,但部分机型告诉轴带单向油泵,默认方向为;面对输出轴,输出轴为顺时针旋转。如方向改变,请在订货时说明。
